ALIMENTADORES PNEUMÁTICOS PARA PRENSAS


O alimentador pneumático fornecido pela ARCEL é um equipamento compacto e robusto, de fácil instalação e manutenção, amplamente usado para automação de prensas.
Utiliza uma válvula reguladora de fluxo para controle da velocidade de operação, parafuso micrométrico para ajuste fino do avanço, régua guia com roletes laterais reguláveis à largura do material. Também fornecido com mordente e garra em tecnyl, para evitar danos na superfície do material, e com pinça dupla e/ou cilindros auxiliares para materiais mais duros ou chapas mais grossas.

    • Consumo econômico de ar comprimido
    • Baixo custo de aquisição e manutenção
    • Peças de reposição à pronta entrega, evitando atrasos na produção
    • Garantia de 01 ano contra defeitos de fabricação
    • Assistência técnica permanente
    • Vida útil de até 15 milhões de ciclos
    • Produto nacional

Características técnicas:
    • Precisão de alimentação: +/- 0,05mm
    • Modelos para largura até 600mm, espessura até 4,5mm, avanço até 1000mm
    • Acionamento mecânico ou eletropneumático por sensores

Os modelos TBX-100, TBS-200 e TBSER-200 possuem pinça aberta, o que possibilita puxar chapas mais largas com o uso de uma régua guia. Por ser compacto e versátil, pode também ser montado em espelho (para os modelos com pinça aberta) ou em série (um alimentador empurrando a chapa na entrada da prensa e o outro puxando na saída).

Alimentadores Pneumáticos - Tabela Técnica
ModeloLargura max.(mm)Espessura max. (mm)Secção Transv.(mm²)Força Fixação à 7Bar (kgf²)Força Avanço à 7Bar (kgf²)
TBX-100100 - 2001,55014543
TBS-200200 - 3502,0134270111
TBSER-200200 - 4003,0200541270
TBS-3003003,0300541212
TBSER-3003004,54501082371
TBS-4004003,0300541212
TBSER-4004004,54501082371
TBS-5005004,011001350424
TBS-6006004,011001350424

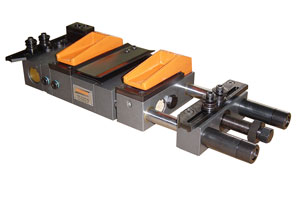

Fotos dos alimentadores pneumáticos


Vídeos dos alimentadores pneumáticos trabalhando


Alimentador automático para prensas modelo TBX-100

Alimentador automático para prensas modelo TBS-200 e desbobinador motorizado

Confira mais vídeos de nossos equipamentos trabalhando na página de Aplicações ou em nosso canal do YouTube.
