ENDIREITADORES DE CHAPAS


O endireitador de chapas e fitas motorizado fornecido pela ARCEL é um equipamento robusto, durável e ideal para aplicações onde é necessário eliminar a curvatura do material e alívio da tensão gerada no enrolamento da bobina.
O endireitamento do material também facilita a passagem deste pela ferramenta, garantindo maior precisão e menos defeitos durante o estampo.

    • Peças de reposição à pronta entrega, evitando atrasos na produção
    • Garantia de 01 ano contra defeitos de fabricação
    • Assistência técnica permanente
    • Longa vida útil
    • Produto nacional

Características técnicas:
    • Rolos de tração temperados e retificados
    • Rolos de endireitamento temperados e retificados
    • Motorizado e com inversor de frequência
    • Modelos para largura até 1800mm, espessura até 6,0mm
    • Abertura do cabeçote por alavanca mecânica ou hidráulica
    • Regulagem de penetração dos rolos por escalas ou relógios comparadores
    • Controle eletrônico do looping
    • Podem ser fornecidos em conjunto com desbobinadores em montagem compacta

Consulte-nos para modelos maiores ou para acessórios especiais, como rolo pressionador, rampa de entrada e lança.

Endireitadores Médios - Tabela Técnica *
ModeloLargura max.(mm)Espessura max. (mm)Secção Transv.(mm²)Rolos de TraçãoRolos Endireitadores
EH-MA-2002003,04502 rolos, Ø 70mm7 rolos, Ø 60mm
EH-MA-3003003,04502 rolos, Ø 70mm7 rolos, Ø 60mm
EH-MA-4004003,04502 rolos, Ø 70mm7 rolos, Ø 60mm
EH-MA-6006003,04502 rolos, Ø 70mm7 rolos, Ø 60mm
Abertura do cabeçote através de alavanca mecânica
Endireitadores Pesados - Tabela Técnica *
ModeloLargura max.(mm)Espessura max. (mm)Secção Transv.(mm²)Rolos de TraçãoRolos Endireitadores
EH-PA-2002004,07804 rolos, Ø 90mm7 rolos, Ø 70mm
EH-PA-3003004,07804 rolos, Ø 90mm7 rolos, Ø 70mm
EH-PA-4004004,07804 rolos, Ø 90mm7 rolos, Ø 70mm
EH-PA-6006004,07804 rolos, Ø 90mm7 rolos, Ø 70mm
EH-PA-8008002,2512004 rolos, Ø 90mm7 rolos, Ø 70mm
EH-PA-100010001,512004 rolos, Ø 90mm7 rolos, Ø 70mm
Abertura do cabeçote através de alavanca mecânica ou sistema hidráulico
Endireitadores Super Pesados - Tabela Técnica *
ModeloLargura max.(mm)Espessura max. (mm)Secção Transv.(mm²)Rolos de TraçãoRolos Endireitadores
EH-HDA-3003006,027004 rolos, Ø 100mm5 rolos, Ø 100mm
EH-HDA-4004006,027004 rolos, Ø 100mm5 rolos, Ø 100mm
EH-HDA-6006006,027004 rolos, Ø 100mm5 rolos, Ø 100mm
EH-HDA-8008006,027004 rolos, Ø 100mm5 rolos, Ø 100mm
EH-HDA-100010006,027004 rolos, Ø 100mm5 rolos, Ø 100mm
EH-HDA-120012004,032004 rolos, Ø 100mm5 rolos, Ø 100mm
EH-HDA-160016004,032004 rolos, Ø 100mm5 rolos, Ø 100mm
Abertura do cabeçote através de sistema hidráulico

* Os limites máximos indicados na tabela podem variar de acordo com o material e a aplicação. Consulte sempre nossos engenheiros de aplicação para o dimensionamento correto do seu equipamento.

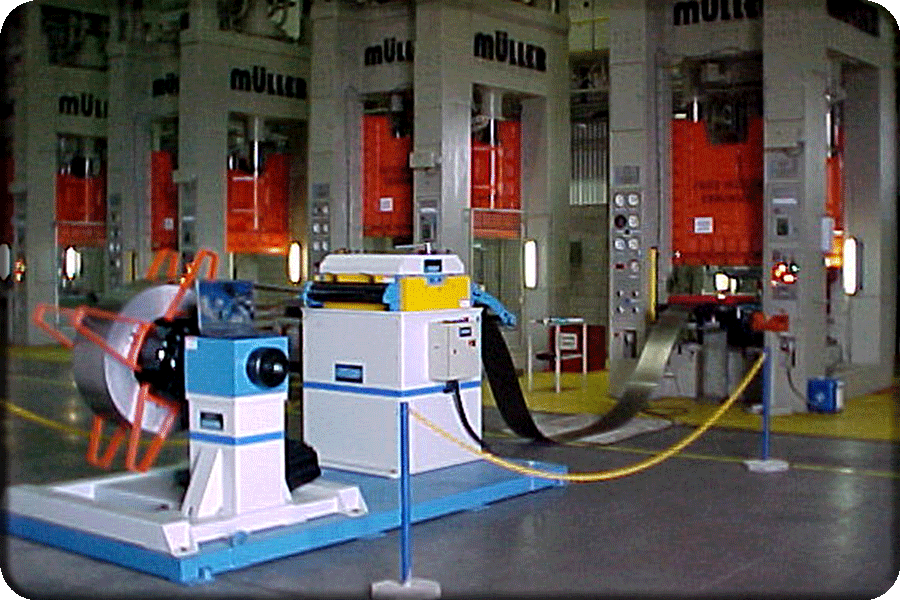

Fotos dos endireitadores


Vídeos dos endireitadores trabalhando


Sistema automático de alimentação de prensas com endireitador de chapas médio

Linha de corte transversal de chapas com endireitador de chapas super pesado

Confira mais vídeos de nossos equipamentos trabalhando na página de Aplicações ou em nosso canal do YouTube.
